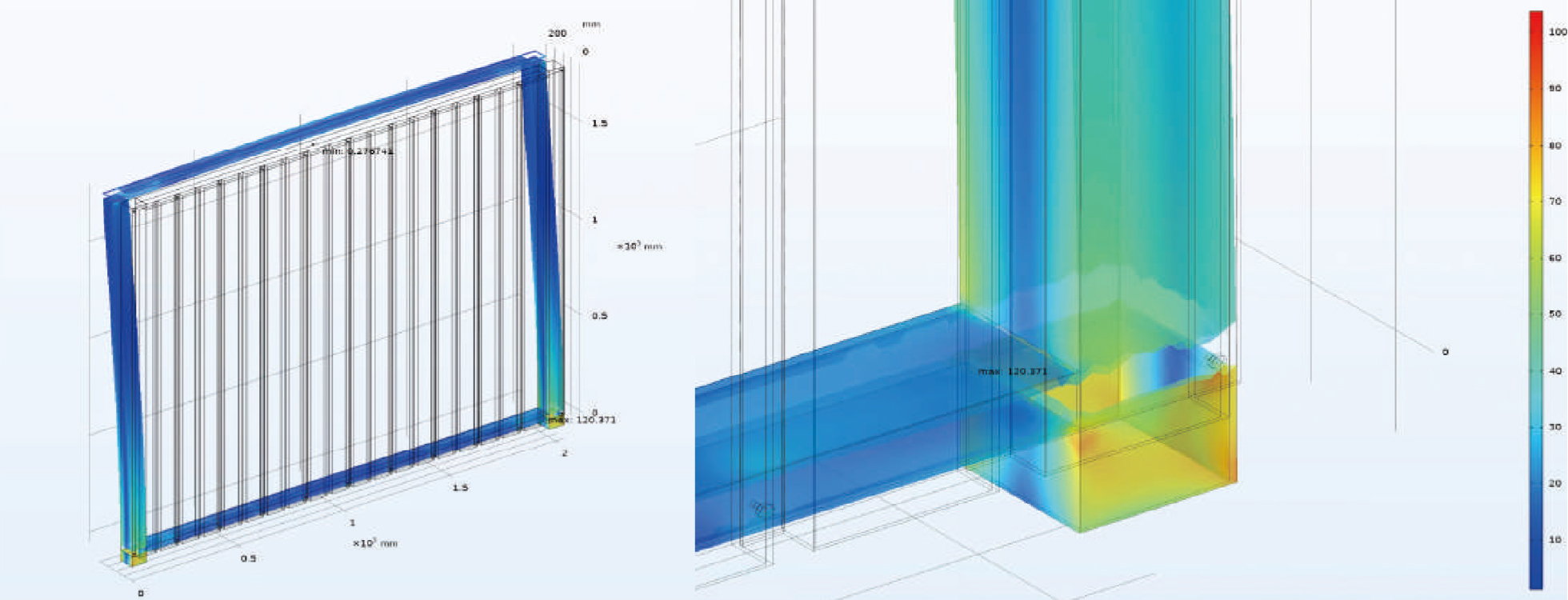

フェンス構造耐風強度CAE解析
対象物… 支柱、横桟、取り付け用ビス 応力が材料強度（降伏強度）を超えた部分がないか確認した。
【解析結果】 風速 34m/s 相当
応力が材料強度を超えた部分を認めず。※耐風圧強度の数値は目安であり、商品保証値ではありません。
※第三者機関の協力を得て解析を実施
解析対象
| A1 | ： | 縦フェンス10枚（横桟上中下） |
| A2 | ： | 縦フェンス10枚（横桟上下のみ、中はパネル同士のみをM4ボルト・ナットで固定） |
| B | ： | 横フェンス10枚 |
| C1 | ： | 横フェンス6枚（支柱2mピッチ） |
| C2 | ： | 横フェンス6枚（支柱1mピッチ） |

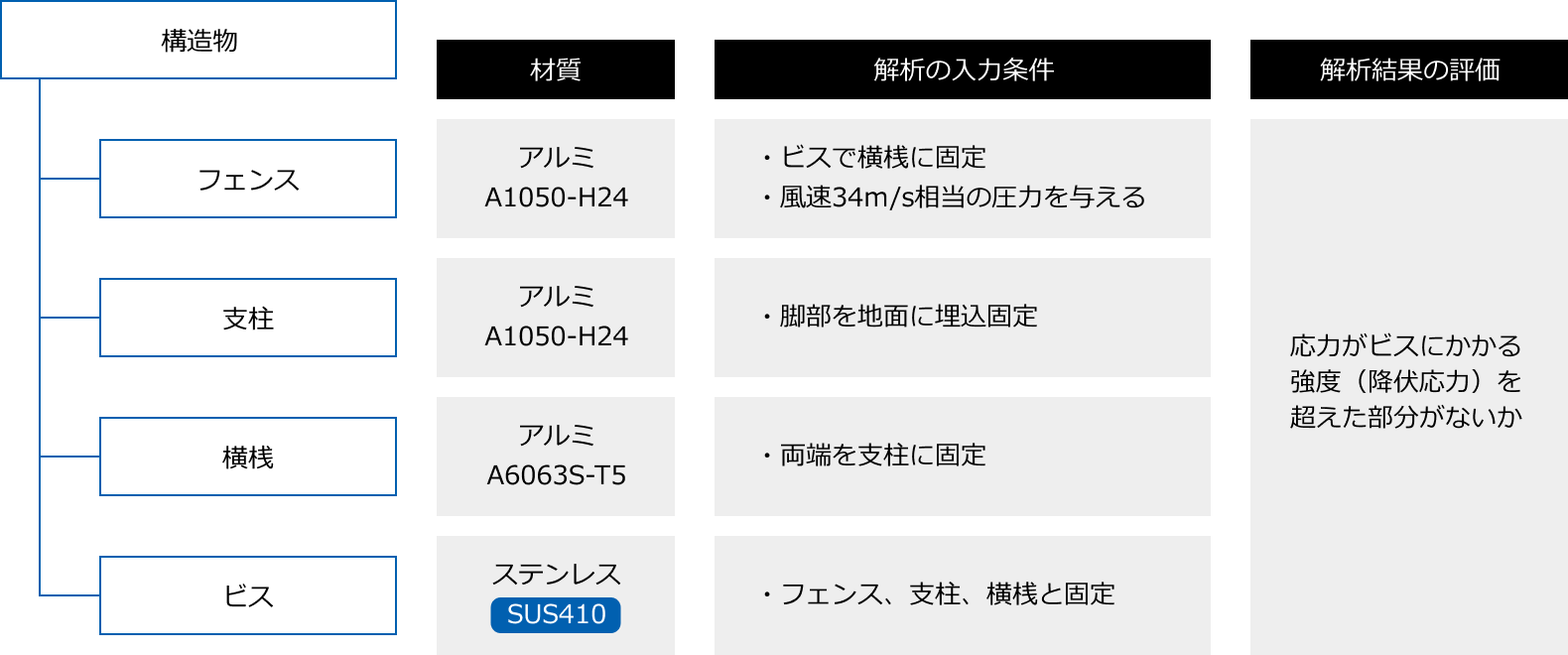

使用した材料物性
| 部材箇所 | 材質 | ヤング率 | ポアソン比 | 密度 |
|---|---|---|---|---|
| フェンス、支柱 | A1050-H24 | 70.0GPa | 0.33 | 2.70g/cm3 |
| 横浅 | A6063S-T5 | 68.3GPa | 0.30 | 2.69g/cm3 |
| ビス | SUS410 | 200GPa | 0.30 | 7.75g/cm3 |

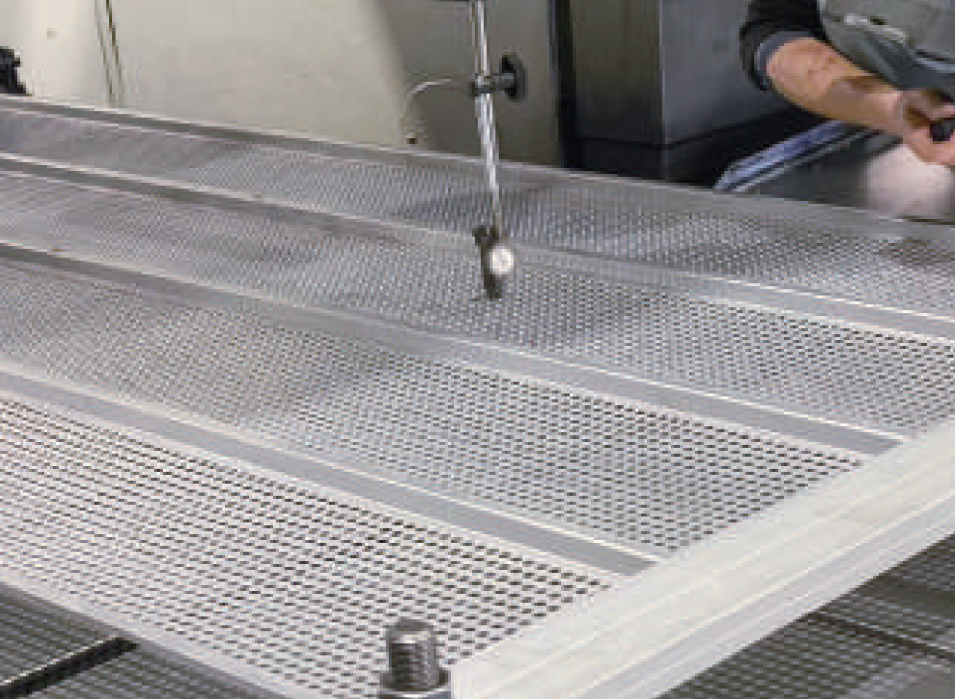

カターゴ耐風圧試験
JISA6518、6513に基づいた性能を有するか実験した。
製品に1㎡当たり80kgの（風速36m/s）相当の荷重を平均的にかけ解除、有害な変形、破損のないこと、最大残留たわみ量が基準値5mm以下であるか確認した。
【試験評価】 風速 36m/s 相当
パネルに有害な変形、破損、取り付け用ビスの緩みを認めず。
耐風圧強度の数値は目安であり、商品保証値ではありません。
於:株式会社クリエイトダイス第2工場
